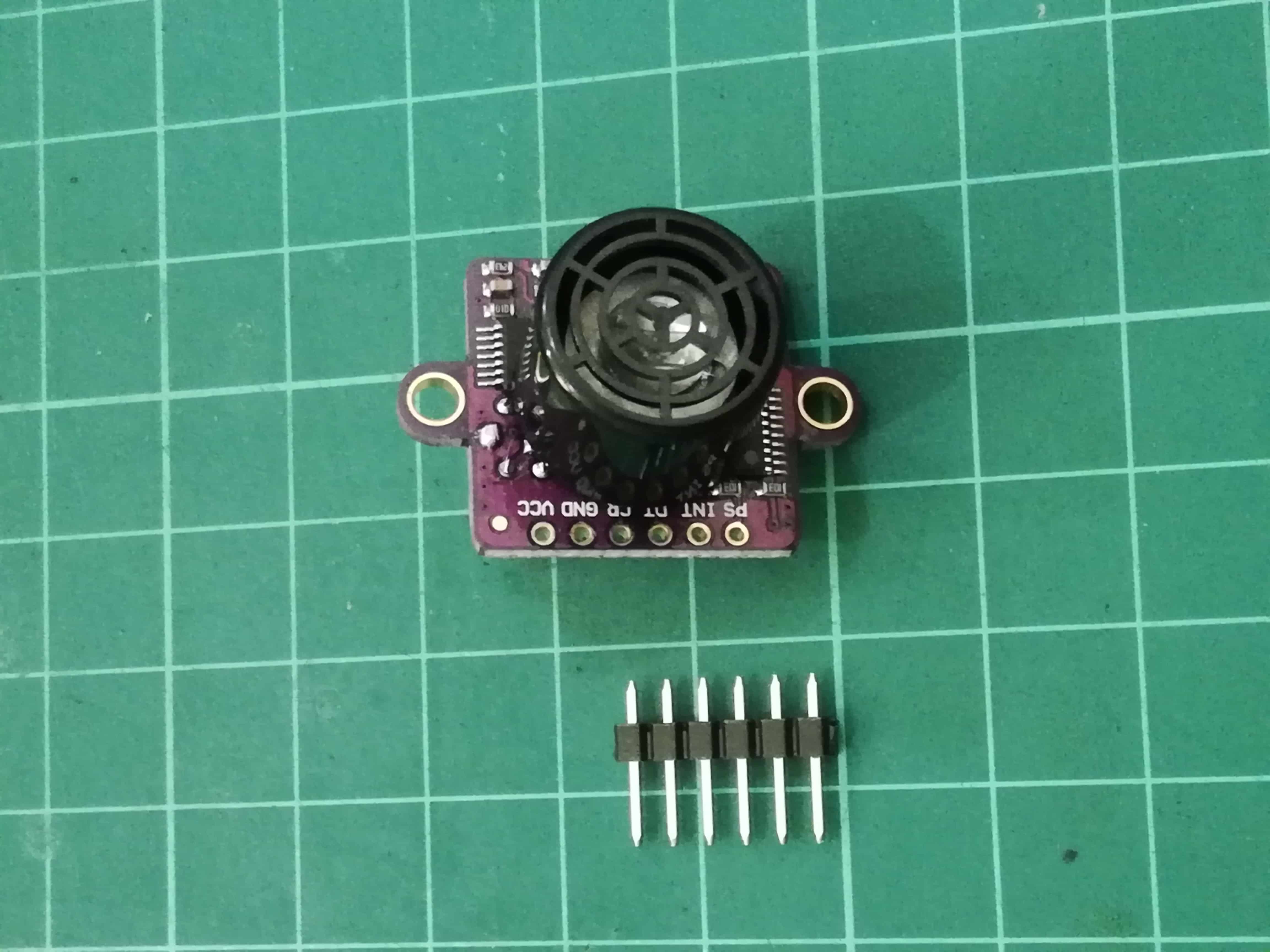

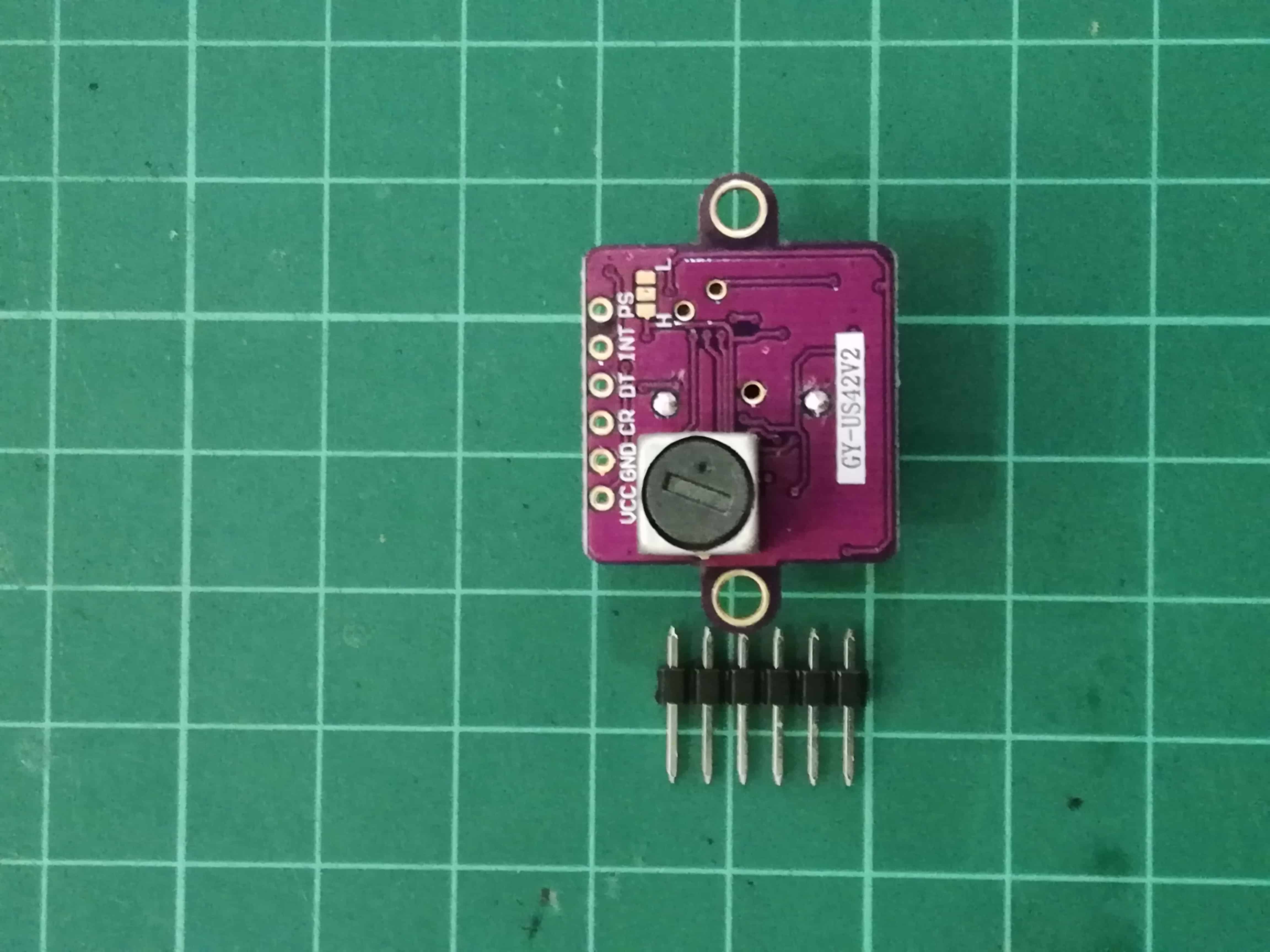

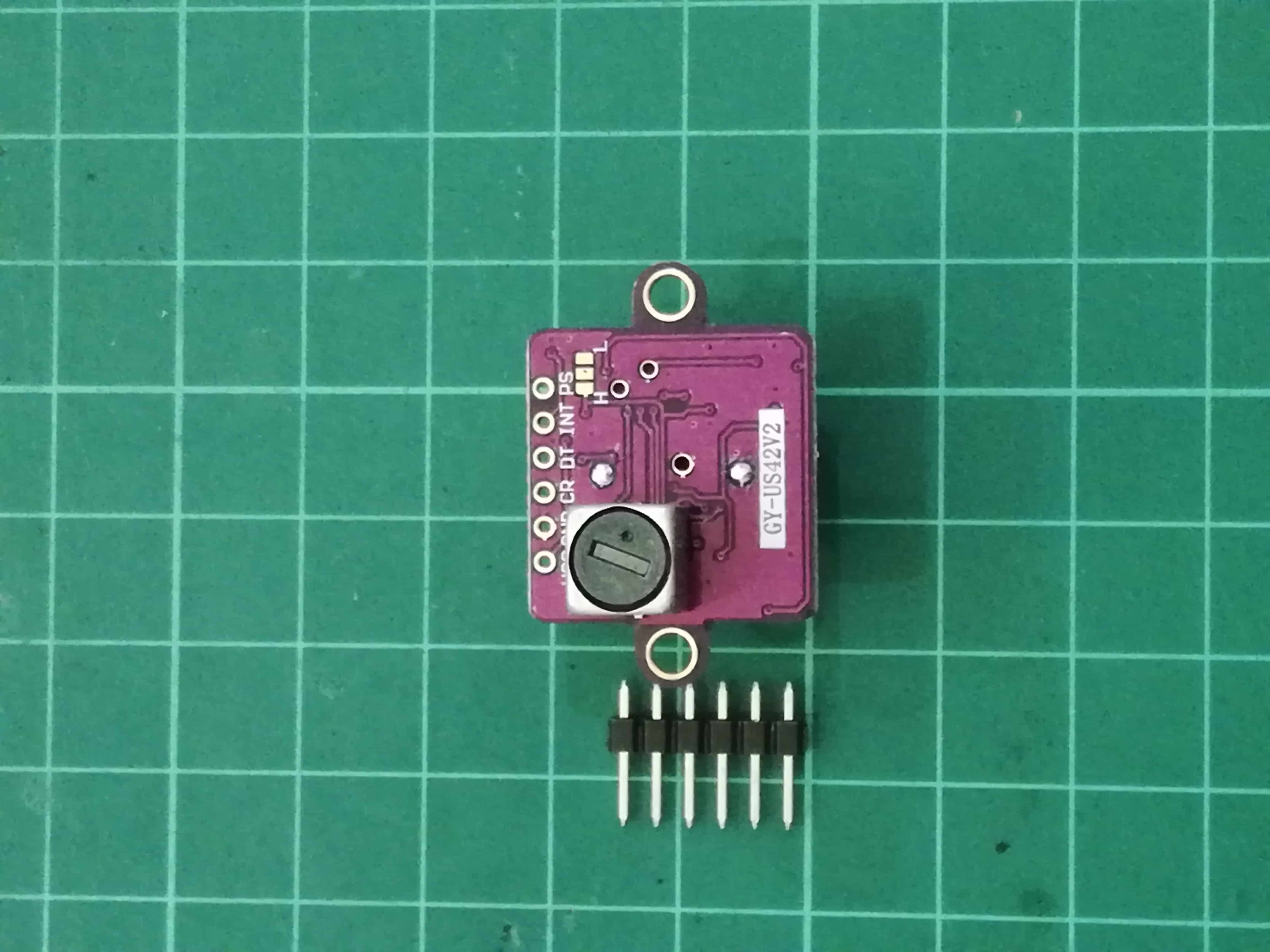

GY-US42 I2C Ultrasonic

รายละเอียดสินค้า

          GY-US42 คือ เซนเซอร์อุลตร้าโซนิกวัดระยะทางในช่วง 20 - 720 Cm สามารถเชื่อมต่อกับโมดูลนี้หลายช่องทางดังนี้ I2C , PWM , UART TTL ในการรับส่งข้อมูลระหว่างบอร์ดคอนโทรลเลอร์กับโมดูลนี้

Pin description

- Pin1 VCC  - Power 3.3 - 5 V.
- Pin2 GND  - Power Ground
- Pin3 CR  - Serial USART_RX / IIC_SCL / TRIGGER
- Pin4 DT  - Serial USART_TX / IIC_SDA / ECHO
- Pin5 INT - Measurement Status
- Pin6 PS - Serialport / I2C / Pulse Mode Conversion (Default= I2C Mode)

 PS pin hardware selection working mode
   - PS is not connected ( Default )    IIC Mode , Pin3(CR)=SCL , Pin4(DT)=SDA
   - Connect PS to VCC ( PS = HIGH ) UART Mode , Pin3(CR)=RX,Pin4(DT)=TX
   - PS connected to GND (PS = LOW ) Pulse PWM Mode, Pin3(CR)=Trigger,                   Pin4(DT)=Echo echo pin

Specification

- Measuring range 20 - 720 Cm.
- Resolution 1 Cm.
- Response Frequency 15 HZ (Full Range)
- Operating Voltage 3 - 5 V.
- Working Temperature 20 To 65 C
- Storage Temperature -40 To 85 C
- Working Current  9 mA.
- Support Communication IIC , UART , PWM

Application

- Intelligent Robot
- Teaching Laboratory Instruments
- Production Line product testing
- Quadcopter
- Human body measurement
- Smart Car
